實施煤電改造工程建設，因此需鋪設大量管道，管道鋪設需吊裝設備，合成纖維柔性吊裝帶適合不過。避免鋼鐵鏈條對管道帶來的硬性摩擦傷害，還能夠滿足吊裝承載需求。

- 2018-01-05

實施煤電改造工程建設管道吊裝方案

一、工程概況：

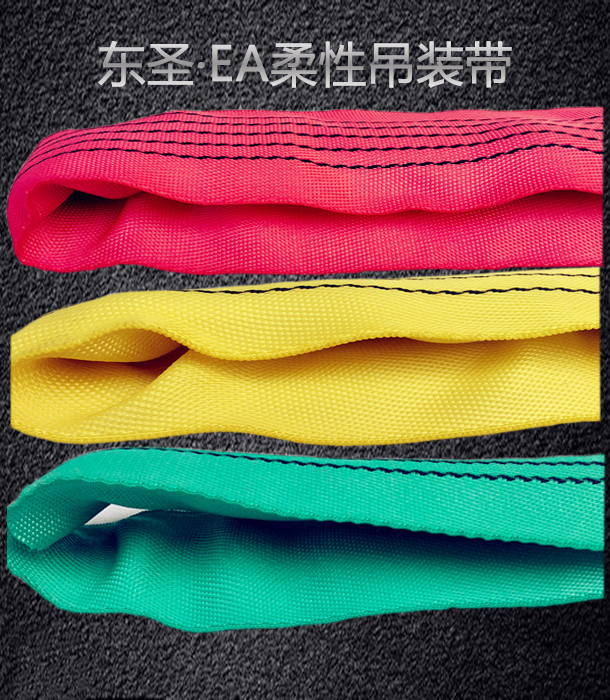

    實施煤電改造工程建設，因此需鋪設大量管道，管道鋪設需吊裝設備，合成纖維柔性吊裝帶適合不過，使用柔性吊裝帶吊裝，避免鋼鐵鏈條對管道帶來的硬性摩擦傷害，還能夠滿足吊裝承載需求，因此需采購大量纖維起重吊裝帶。

二、編制依據

1.25T汽車吊性能表

2.化工院設計施工圖紙

3.石油化工大型設備吊裝工程規范 GB50798-2012

4起重機吊裝工和指揮人員的培訓 GB/T23721-2009

5廠區吊裝作業安全規程         JGJ276-2012

三、起重吊裝機械及人員配備

1起重機械

要求：鋼絲繩不得有斷股、松散及嚴重扭結。

所用起重索使用前必須經相關部門驗收合格后方可使用。

所有起重索具必須滿足吊裝要求。

           起重機具使用前，相關人員應核查機具完好性，一旦發現有損傷和缺陷不得使用。

           柔性吊裝帶需從吊裝帶廠家采購質優價廉，且保證為正規廠家所生產，不會出現殘次或質量存在問題產品。

四、施工準備

1吊裝工藝

吊裝場地強度核實→吊車位安裝柔性吊裝帶→工作半徑核實→掛鉤→試吊→正式吊裝→管道位→摘鉤。

注：因往架空鋼架吊裝，鋼架有倆層管的需要穿管。

2施工技術準備

施工前，先對施工合同，施工圖紙、技術規范等進行熟悉，對于施工圖紙上不明白的地方，待進行圖紙會審及設計技術交底時提出并解決，同時編制相應的施工方案及技術交底。

3施工場地安排

我方所吊裝管鋼架所在位置都在路邊，因此路面暢通，場地滿足吊車載荷要求。

4施工前教育培訓

對進場施工人員進行崗前培訓，主要培訓內容是安全、技術方面的教育及本工程施工工序技術員介紹施工技術要求。在進行管道吊裝的過程中，吊車作業半徑內嚴禁站人，施工人員必須服從現場管理人員的指揮，杜絕違章作業、違章指揮。

五、施工方法

1吊裝前準備工作

吊車、板車和索具、道木器具材料都已準備齊全，各個工種的人員準備完善，并對工作人員進行了技術、安全技術交底。

現場的鋼架標高平整度已經驗收合格。

在管道吊裝區域內，應留出吊車的進出路線和站車位置。

2吊裝注意事項

 2.1吊裝作業要設專人指揮，各個吊車都應服從統一指揮，協調作業。

 2.2吊裝使用的吊裝帶必須滿足設備荷載。

 2.3凡參加吊裝及施工人員必須堅守崗位，并根據指揮者的命令進行工作。哨音必須準確、響亮，旗語應清楚，工作人員如對信號不明確時應立即詢問，嚴禁憑估計、猜測進行操作。

六、吊裝方法

1本管道吊裝為地面?zhèn)z倆組焊，延鋼架依次排開。然后吊車位吊裝。

2對于倆層鋼架

 上層:吊車可自由移動到合適的位置以便于吊裝。

 下層:涉及到穿管，用麻繩拴住一頭，以便于穿管。吊車位置據現場實際情況選擇吊車吊裝部位。

3鋼管必須將管內雜質清理后方可上管。具體方法:先將管一頭吊起到大概60°斜角，倆名普工用細鋼管敲擊直***管內無雜質倒落后，清除管口雜質，然后落吊放管，重新掛鉤后起吊。

4管子上鋼架時，應輕輕放置，避免管道排空碰撞鋼架。

5管子上鋼架后，為避免管道滾落下地面造成事故，應用小木方支在倆邊。

6下雨或者下雪必須立即停止吊裝作業，雨雪過后必須核驗鋼架無霜，無水，不打滑方可吊裝作業。

八、安全措施

   1對吊裝工作中各種數據的采集正確有效是確保吊裝成功的基礎。

2應進行嚴格正確的吊裝受力計算，使設備吊索具、吊車處于安全工作范圍并符合相關規程的規定。

3吊裝用的各類吊車必須經過年檢，且檢驗合格；吊車司機必須特種作業操作證。

4吊裝方案要與現場實際情況相吻合，如果吊裝條件變化即設備、現場環境、吊裝機械等變動時，應修改原方案。

5操作人員應熟悉了解吊裝方案，并具有相應熟練的技能，多臺吊車作業時，應互相密切配合指揮得當，確保吊裝工藝過程合理。

6對現場制作專用吊索具應符合方案設計要求，并經質檢人員檢驗合格。

7吊裝方案應有審批制度，如有較大變更，要重新進行審批。

8吊裝作業指揮人員必須設有專人進行。

9吊裝作業前必須對參與施工人員進行安全技術交底，并編制吊裝作業指導書以指導吊裝工作，統一作業信號。

10起重作業應在白天進行。

11五級風以上不得進行吊裝作業。

12雨雪天不得進行吊裝作業。
