ea圓型吊裝帶配合龍門架吊裝案例分析
- 2019-06-01
ea圓型吊裝帶配合龍門架吊裝案例分析
案例要求：

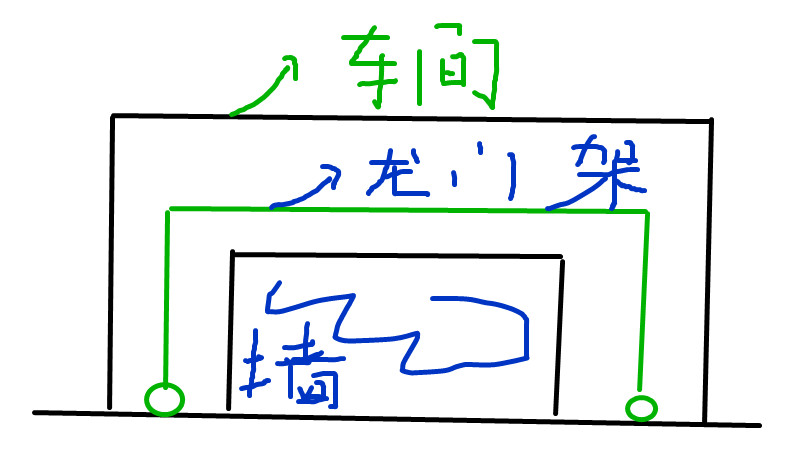

龍門架要求尺寸高4.8米，長5.5米，在工廠車間內使用，被吊物長6米，寬1米，高0.65米，重5噸，兩臺龍門架同時起吊，采用ea圓型吊裝帶配合作用，要求被吊物底部距離地面的高度不得低于2.4米。因?yàn)?在車間內有一面高度為2.35米的墻面，需要跨越過去。龍門架可以移動，可以拆解?，F(xiàn)場草圖如圖所示：
針對這個客戶的需求，我們進行了如下的分析：

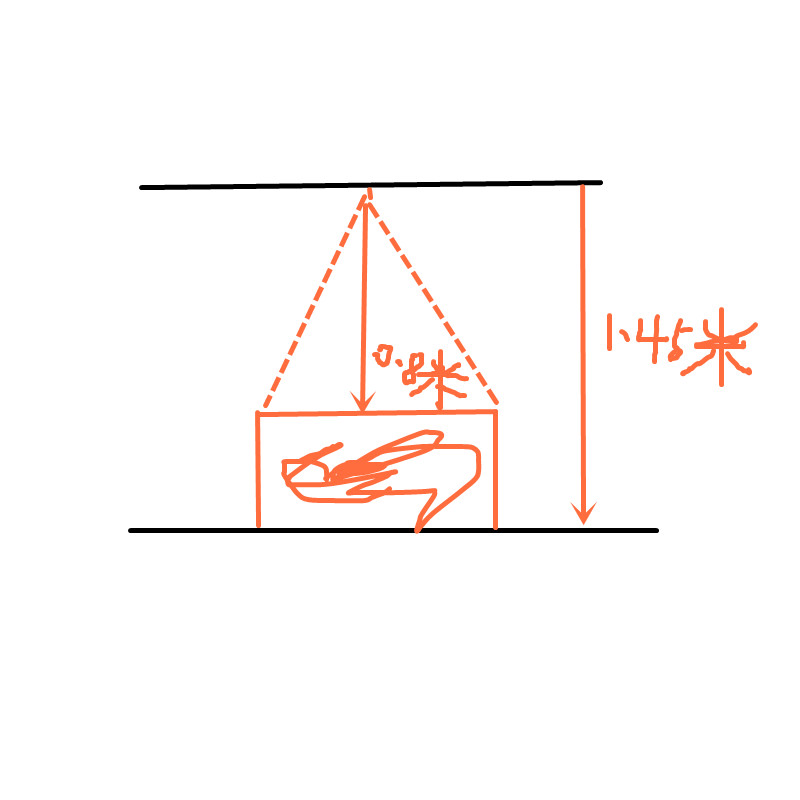

這個吊裝難點是車間有一道墻，這個墻的高度是2.35米，而且龍門架的高度是4.9米，還要去除電動葫蘆的高度0.8米，再去除龍門架本身的厚度0.3米，被吊物的吊裝活動空間在2.35米到3.8米之間。這個空間的高度是3.8-2.35=1.45米，這個1.45米包含著被吊物的高度0.65米，1.45-0.65=0.8米。也是說被吊物的上表面和電動葫蘆吊鉤的垂直距離為0.8米。柔性吊裝帶在這個0.8米的空間內完成吊裝。如下圖所示ea圓型吊裝帶圖解分析：
為了保證能夠通過墻面，那么我們可以將0.8米按照0.5米計算，因?yàn)閑a圓型吊裝帶會有少許延長。整體的示意草圖如下：
ea圓型吊裝帶吊裝示意圖說明：
1. 剩余高度：4.6+0.3-0.3-0.8-0.5-0.65=2.7米
2.7米是被吊物體的下邊距離地面的高度
2. 吊鉤距離被吊物體的上表面的高度是0.5米的算法
吊帶的兩條腿的夾角度數為90度，由于被吊物體的寬度是1米，所以垂直高度為0.5米（tg45度計算）
3.需要吊帶的長度是：0.7米+0.7米+0.65米+1米+0.65米=3.7米，因?yàn)榈跹b帶沒有3.7米這個長度，所以考慮用4米的柔性吊裝帶，吊裝帶選用額定載荷為10噸的。

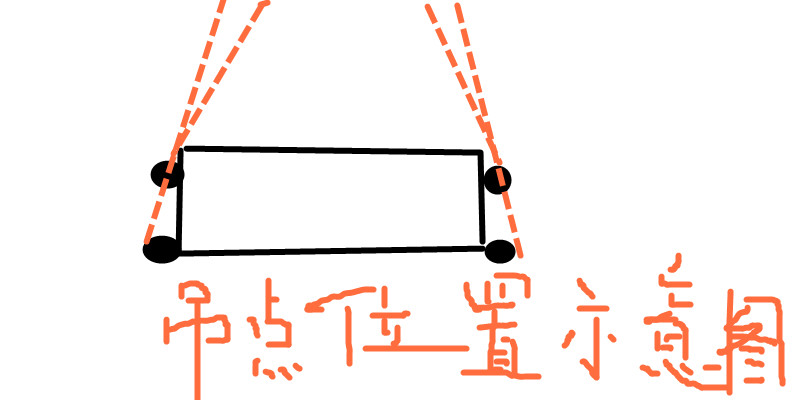

另外需要說明的是，被吊物的前端和后端如果沒有吊點的話，需要用吊裝帶進行兜吊，那么需要在有棱角的接觸點使用吊裝帶護角，另外在釋放被吊物的時候，需要在被吊物下放墊木，否則大噸位吊裝帶無法取出。如果可以安裝吊點的話，我們建議在被吊物的上面的點安裝，如果上邊不能安裝吊點，則可以考慮安裝在下面。如圖所示：
圓形吊裝帶配合使用案例總結：
綜上所述，需要給客戶配置的相關起重吊索具如下表：
序號 產品名稱 規格型號 備注
1 vkl環鏈電動葫蘆 3噸 用環鏈電動葫蘆而不是鋼絲繩電動葫蘆，因?yàn)榄h(huán)鏈電動葫蘆的總體自身高度要比鋼絲繩的短
3 電動跑車 橫向移動
4 龍門架 5噸，5.5米*4.9米 需要特殊定做
